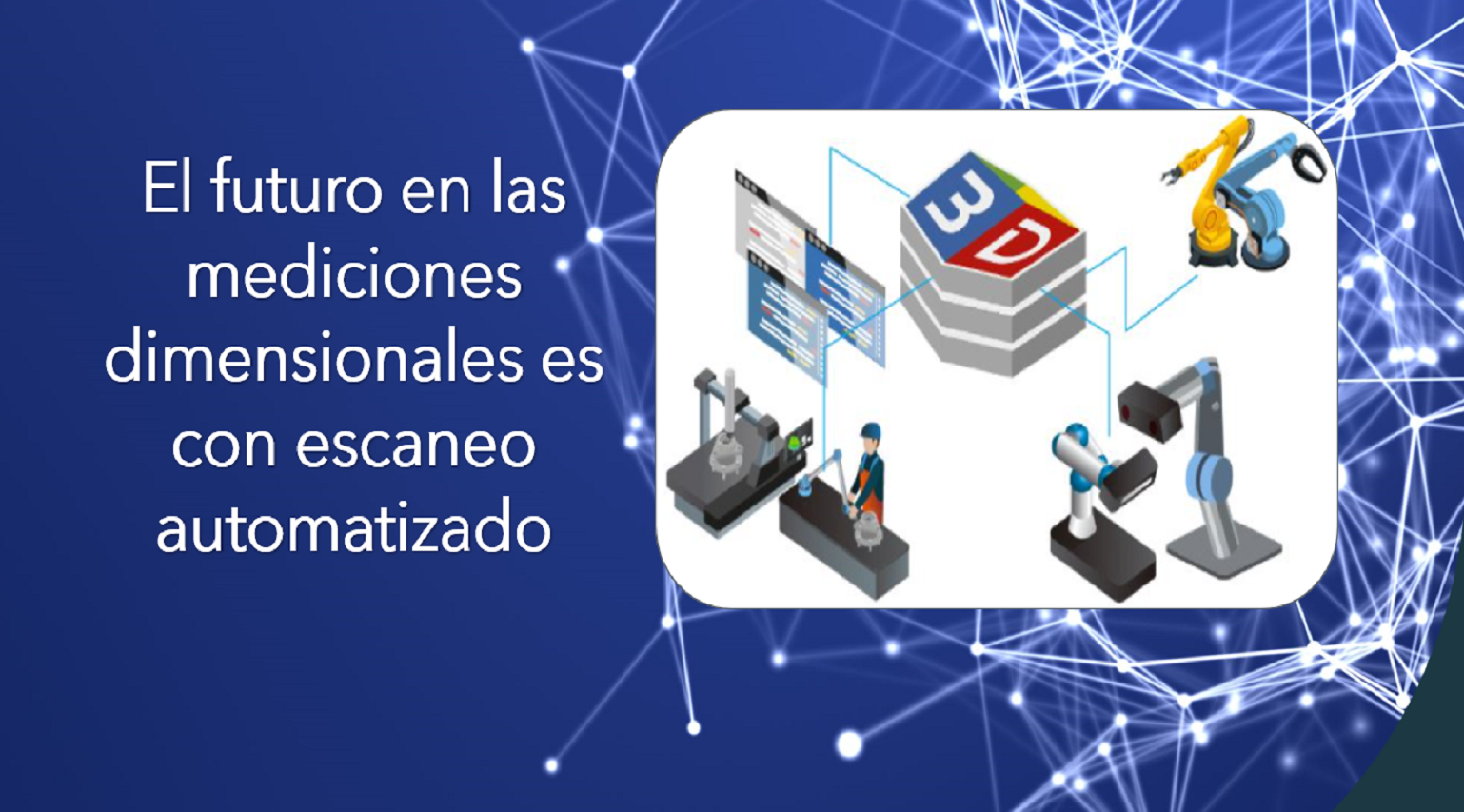

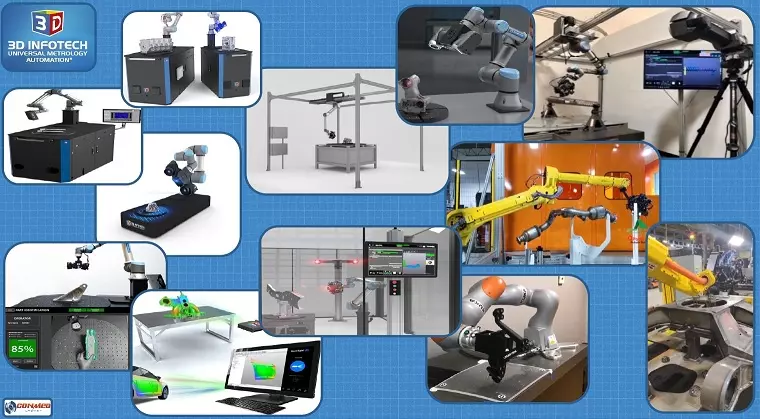

ESCANER AUTOMATIZADOS

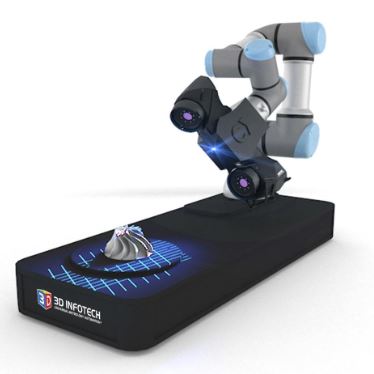

• Proyectos llave en mano de integración de equipos de medición a procesos productivos de uso manual o automatizado con COBOTs.

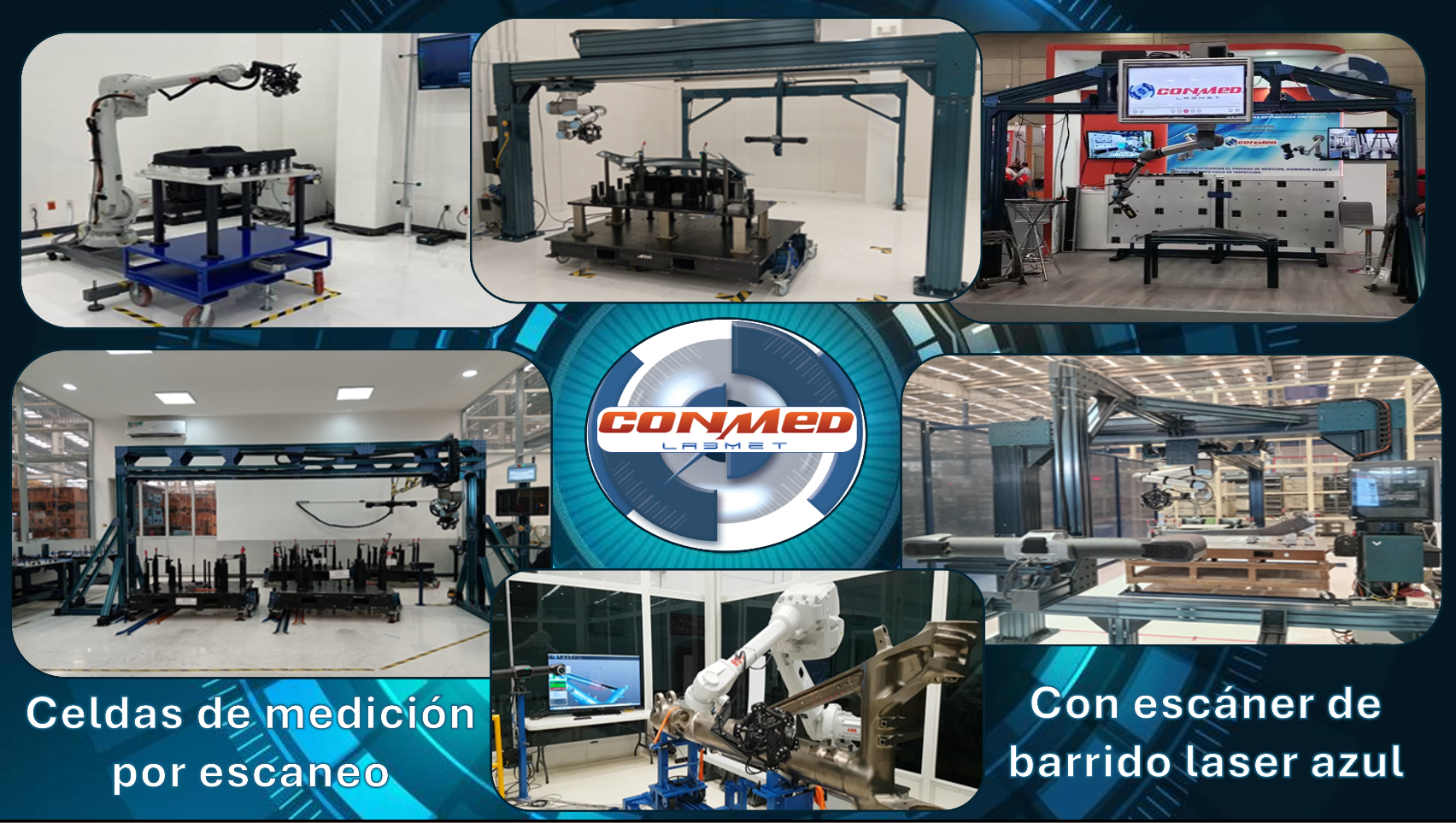

• Integración de escaner laser de barrido de luz azul en gabinetes moviles, guias lineales y celdas de inspección

• El software STREAMLINE permite gestionar los recursos del escaner, del brazo robot y del software Polyworks para poder sincronizarlos en una automatización de medición por escaneo.

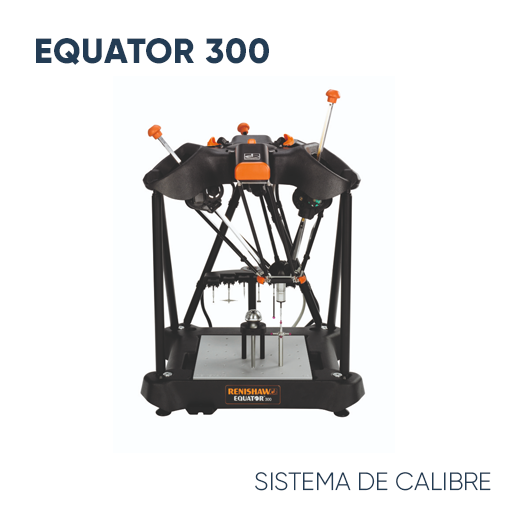

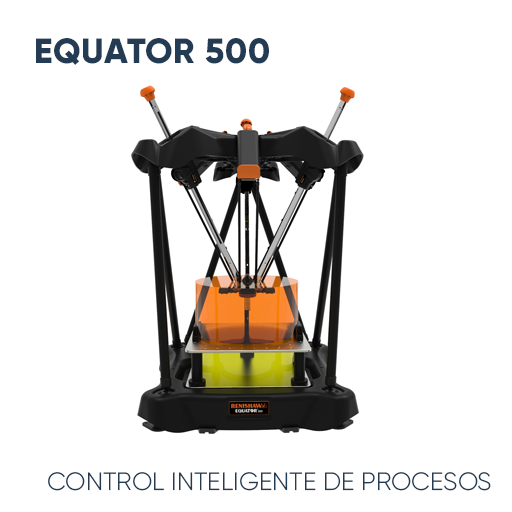

EQUATOR DE RENISHAW

• Servicios de programación y desarrollo de aplicaciones de CMM en Modus, Camio, Polyworks ,Verisurf, CMM-Manager, Pcdmis, Calypso

• Servicios para desarrollo de aplicaciones en Equator de Renishaw

• Certificación de master y test de correlación Equator-CMM

• Servicios de retrofits o actualizaciones para CMM con controles Renishaw y software Polyworks

• Desarrollo de proyectos de automatización con equipos de medición por escaneo y camaras de visión

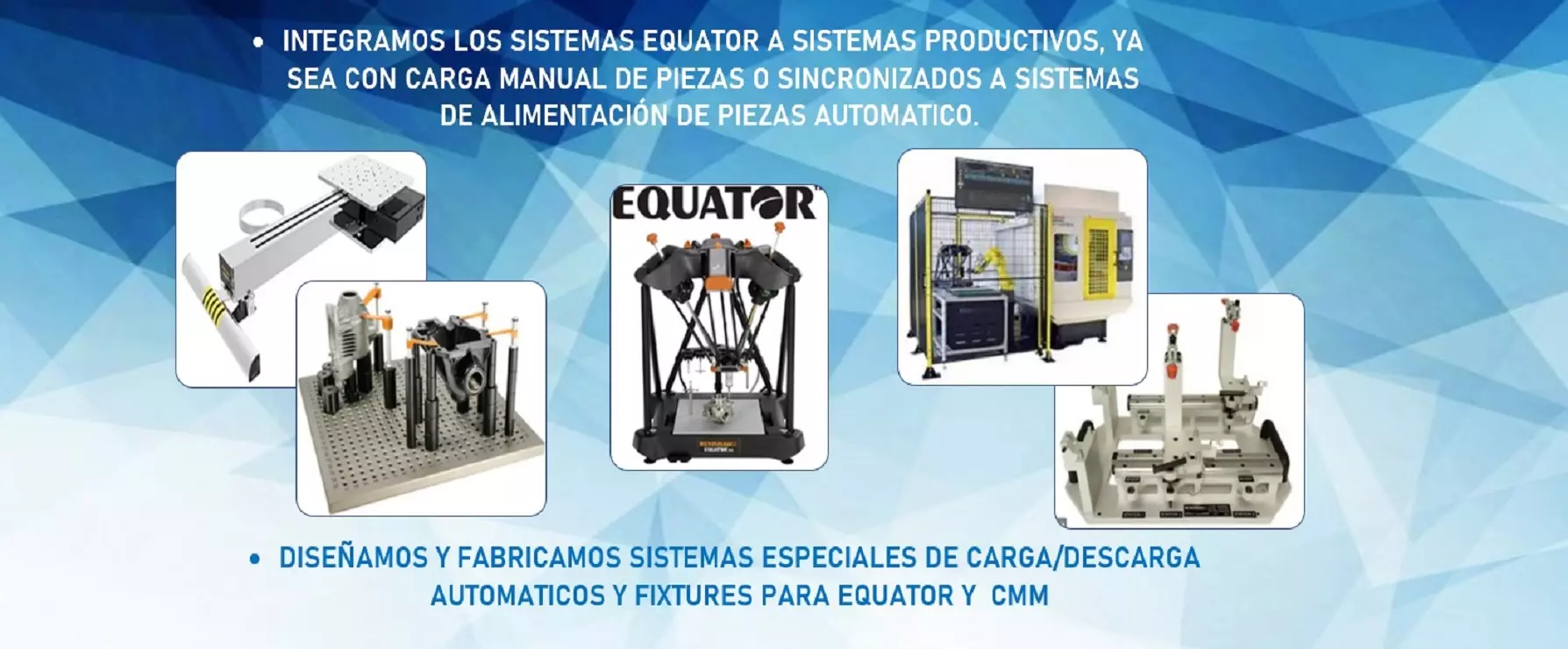

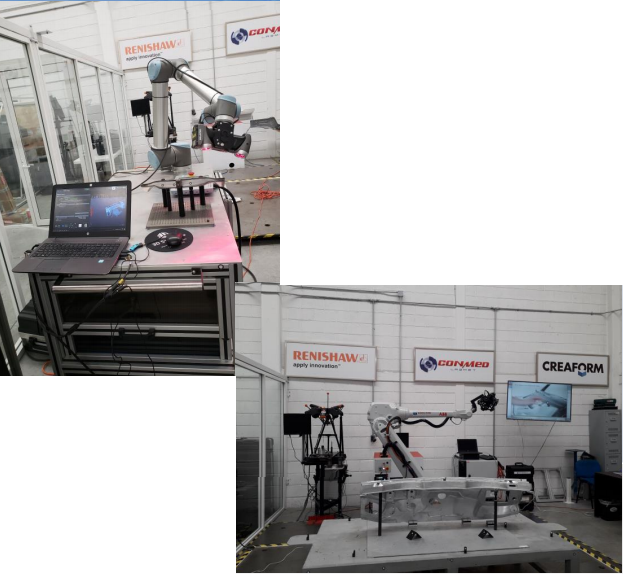

• Automatizaciones para sistemas de carga/descarga de Equator´s y CMM´scon brazos robot UR y ABB

• Cursos de programación y metodología de uso de EQUATOR para generar aplicaciones con correlación a CMM

ESCANER ABB AUTOMATICO

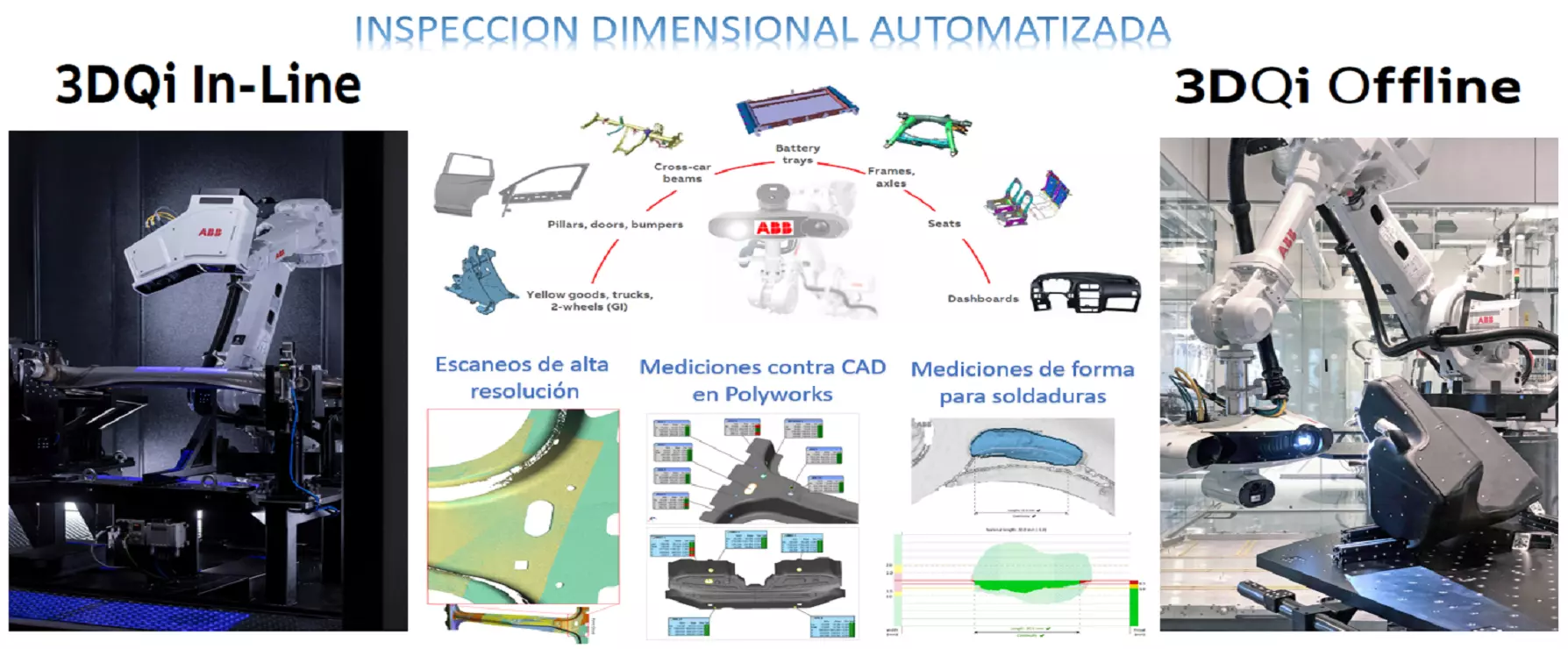

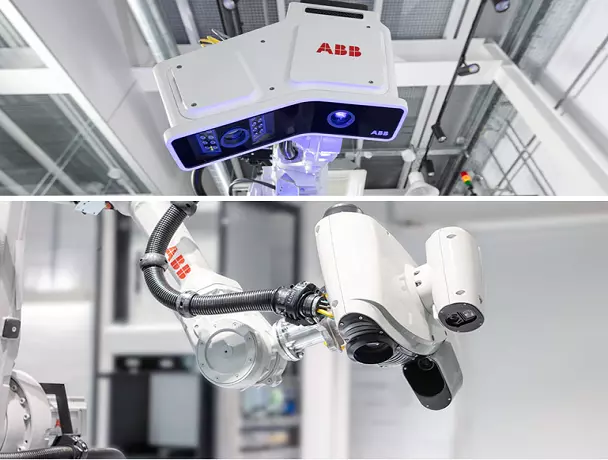

• La tecnología ABB en brazos robot, ahora se expande al ambiente de mediciones automatizadas, mediante la incorporación de su escaner 3DQi de fotogrametría de luz blanca de alta resolución.

Tiene dos versiones: •3DQi In-Line (Cubo de celda armada) y 3DQi OffLine (celda configurable) , dependiendo del tipo de medición automatica que se requiere.

• El escaner proyecta un patron de luz de altos lumenes sobre una pieza y por variación de contraste, sus dos camaras obtienen nube de puntos que es procesada en el software Polyworks para comparar contra el CAD de la pieza evaluada y obtener un resultado final de caracteristicas GD&T

• ABB garantiza su exactitud y repetibilidad ya que esta diseñado con la robustez y confiabilidad que caracteriza a la marca para trabajo continuo 24/7. La mayoria de los fabricantes de escaner solo mencionan su exactitud pero nunca involucran su repetibilidad en sus especificaciones ya que estan hechos para aplicaciones simples o manuales.

• En su forma de medir obtiene las bondades de dos tecnologías exitosas: Los algoritmos de medición de POLYWORKS y los algoritmos de movimiento de ABB Robot Studio, con lo cual desde la plataforma de Polyworks se selecciona los elementos a medir y automáticamente el software de ABB Robot Studio genera la simulación de los movimientos y si se confirma el programa lo activa para que mida. Cuenta con varios controles inteligentes del proceso para que no haya riesgos de colisiones o falta de información medida

• Otra gran ventaja es que incorpora las funciones de reconocimiento de formas para medir parametros de soldadura, ideal para proceso de ensamble de estampado metalico en carrocerias de la industria automotriz.

RETOFIT A CMM´s CON POLYWORKS

• Toda CMM de años anteriores se llega a volver obsoleta respecto a las prestaciones de las nuevas CMM´s

• Pero son fabricadas con materiales muy resistentes y durables que pueden mecánicamente mantener la exactitud de su geometría por mucho tiempo. Sin embargo lo que se queda obsoleta es su electrónica de control, sus escalas con encoder y su software.

• Podemos hacer retrofit o actualizaciones a CMM´s con cambio de control a Renishaw o Pantec, o usar el control original de la CMM y empleando el software Polyworks Inspect

• En nuestro servicio hacemos mantenimiento y ajustes completos a la CMM, segun se requiera como limpieza y pulido de las bancadas, el destape y limpieza de patines neumáticos o de bolas recirculantes, ajustes o cambio de bandas, flechas o cremalleras, mantenimiento o cambio del cilindro de contrabalance, cambio de mangueras por saturación de las paredes de aceite, etc.

• Todas esas acciones mejoran la CMM y despues se procede a ajustar mecánicamente los escuadramientos y paralelismos

• Una vez completada esa fase y para que mida dentro de especificaciones de calibración de acuerdo a la norma para CMM´s que es ISO 10360, se actualiza o genera un mapa de compensación de los 21 parámetros de ajuste geométrico, mediante el uso de un laser de calibración, patrones de longitud y esferas, asegurando que mida dentro de sus especificaciones técnicas.

• Nosotros tenemos la experiencia y conocimientos necesarios para realizarlo, pregunte por nuestros servicios.

CABEZALES ROTATORIOS PARA CMM´s

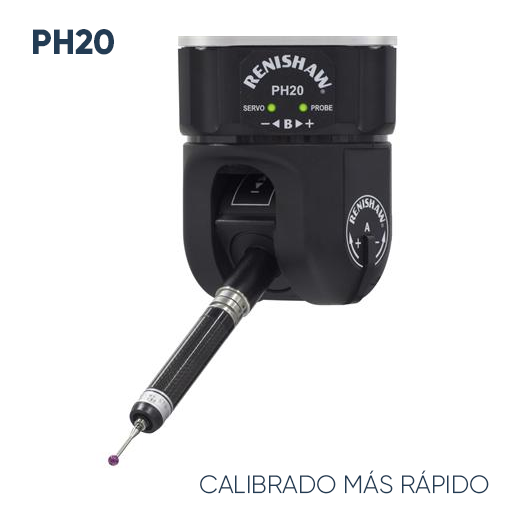

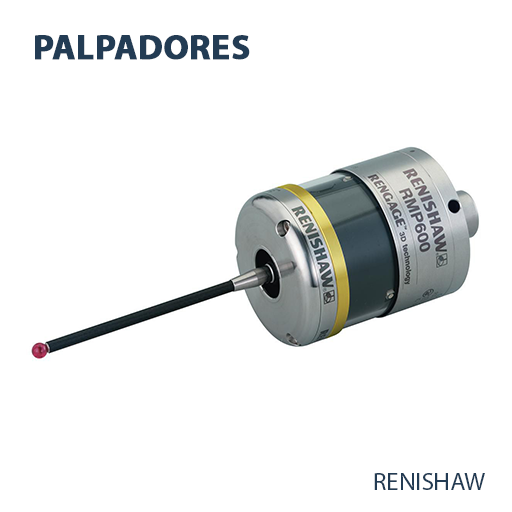

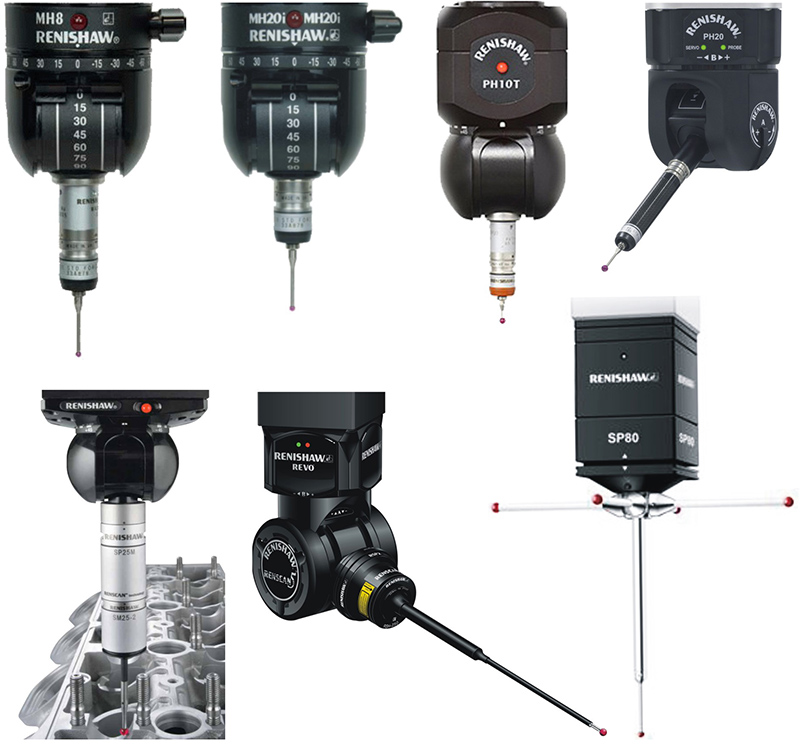

• La tecnología de Renishaw en escalas, encoder, controles de posicionamiento y sistemas de palpado (PH10, PH20 y REVO) han sido parte fundamental de la marca para seguir inovando y mejorando siempre como filosofía de trabajo

• Es por eso que Renishaw ha lanzado la línea de CMM´s que integran todas esa tecnología en su propia marca de equipos de medición por coordenadas de alta exactitud para proceso productivos continuos..

• Los modelos AGILITY son la cima actual de los desarrollos tecnológicos de la marca, ofreciendo CMM´s de gran estabilidad mecánica, repetibilidad y alta exactitud.

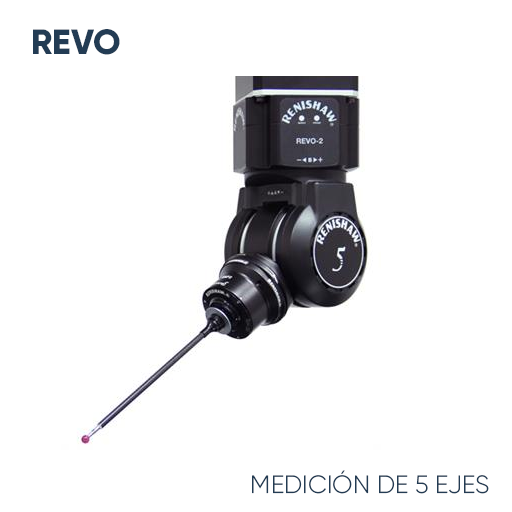

•Utilizando el cabezal de medición REVO de rodamientos neumáticos y sistema de escaneo continuo, obtiene el mejor potencial de medición con su software MODUS REVO

•Su configuración de tipo gantry en L, le permite mantener una elevada resistencia mecánica sin sacrificar velocidad, por lo cual esta diseñada especificamente para ser maquina de medición de 5 ejes, minimizando los tiempos de inspección manteniendo la alta exactitud.

ESCANER LASER DE BARRIDO PARA CMM´s

• Permita potencializar su CMM para obtener mayor productividad mediante el uso de sondas de medición por escaneo de barrido laser o de fotogrametría de luz estructurada

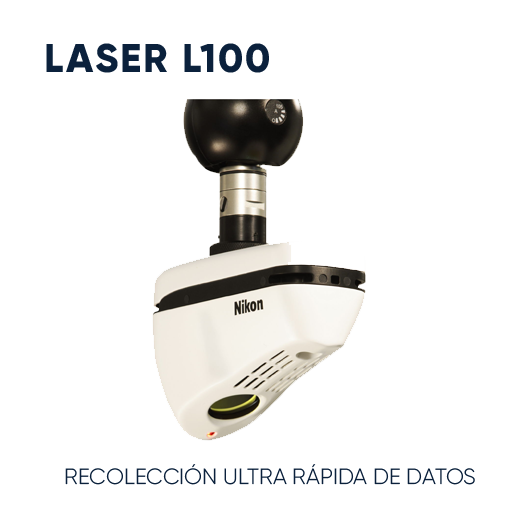

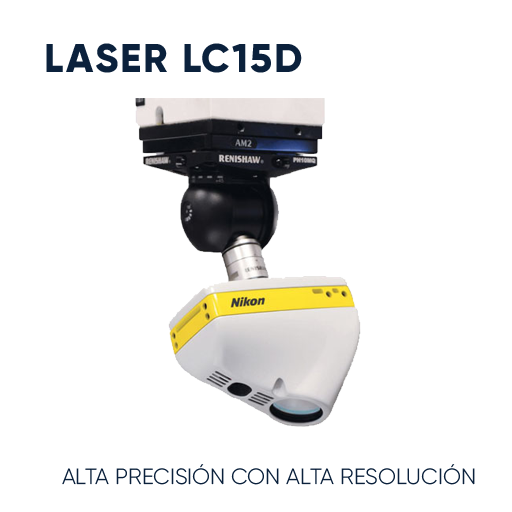

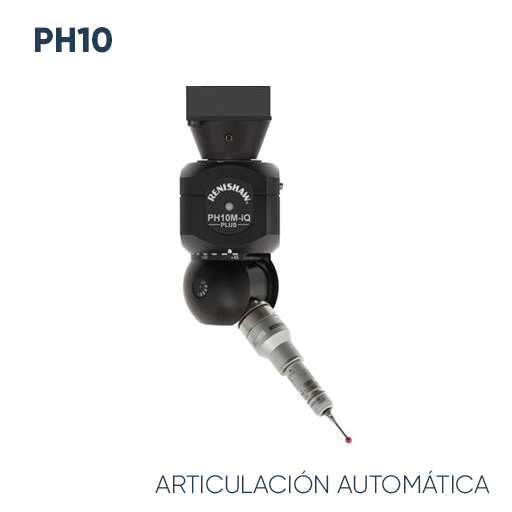

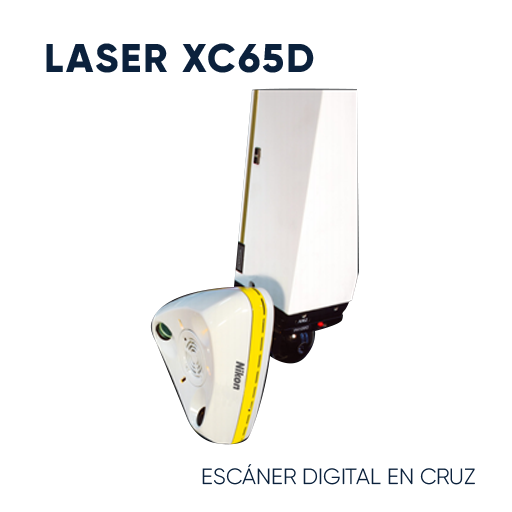

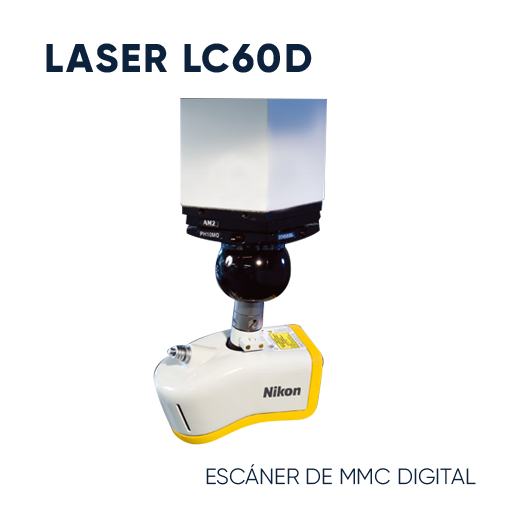

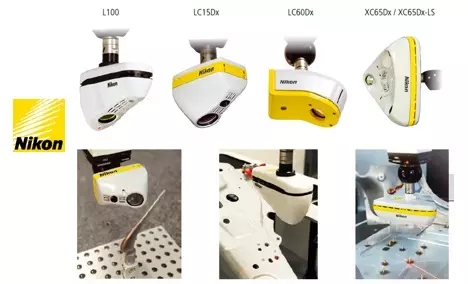

• Las sondas de medición por laser de NIKON, se incorporan directamente al cabezal de Renishaw PH10M o PH10MQ, por lo cual funciona como un accesorio extra que le da la posibilidad de medir piezas por escaneo sin perder las capacidades normales del equipo de medir por palpado

• El escaneo laser ha permitido obtener mucha mayor información de medición que permite obtener de forma más rápida elementos geométricos como barrenos, slots y superfices, por lo cual es mejorar la rentabilidad de su equipo al hacerlo más productivo

SERVICIOS DE RAYOS X (terceria)

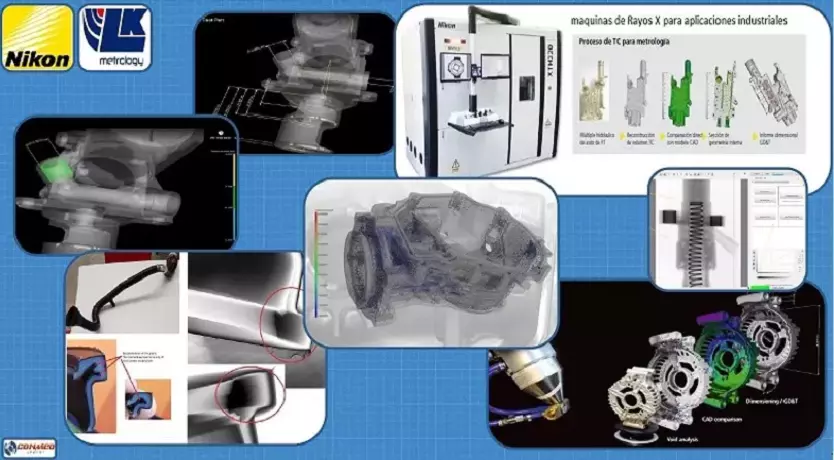

• La metrología dimensional basada en rayos X, ha evolucionado mucho y ha permitido utilizar con fiabilidad estos tipos de instrumentos para diversas aplicaciones de medición con alta exactitud, donde se requiere ver la parte interior de una pieza sin que se tenga que destruir

• Esto reduce sustancialmente el scrap y desperdicio, ya que muchas empresas siguen usando el metodo de cortar la pieza como unica solución para hacer mediciones de puesta a punto y liberación de producción sin conocer estas soluciones tecnológicas.

• Los modelos de escaner de Rayos X de Nikon, permite reconstruir tridimensionalmente multiples mediciones de rayos X con el principio de tomografia, en la cual un objeto tridimensional CAD se secciona en multiples capas, de tal forma que es posible empatarlo con las multiples capas que se obtienen de una secuencia de toma de rayos X.

•El software de comparación puede realizar analisis de porosidad interna, asi como comparación dimensional y de densidad de puntos, en segmentos o secciones por lo cual se ven partes interiores y exteriores en un mapa de colores de visualizción respecto a sus tolerencias, haciendo facil la interpretación y analisis de las mediciones

•Sus usos se aplican en muchos sectores como el automotriz, aeronáutico, metalmecánico y de electrodomésticos.
