iNEXIV VMA-2520

Sistema de medición de video de sobremesa de alta velocidad y alta precisión.

Diseñado para cumplir con los exigentes requisitos de fabricación con mediciones automatizadas de piezas mecánicas, dispositivos electrónicos, moldes y moldes y dispositivos médicos.

iNEXIV VMA-2520

Es un nuevo sistema de medición multisensor que es liviano y lo suficientemente compacto como para ser usado en la fábrica en la mesa de trabajo, con características rápidas, completamente automáticas y de alta precisión que lo hacen ideal para una amplia variedad de mediciones industriales , inspecciones y aplicaciones de control de calidad.

Trazo (X x Y x Z) 250 x 200 x 200 mm (10 x 8 x 8 ”)
Lectura mínima 0.1 µm
Peso máximo de la pieza 15 kg (hasta 5 kg de precisión garantizada)
MPE * XY MPEE1: 2+8L/1000 µm
XY MPEE2: 3+8L/1000 µm
Z MPEE1: 3+L/50 µm
Cámara 1/3-in.Escaneo progresivo de color 3CCD (B / W opcional)
Distancia de trabajo 73.5 mm (63 mm with LAF)
Aumento Óptico: 0.35 a 3.5x. En pantalla: 12 a 120x (con monitor de 17 "a resolución SXGA)
Tamaño FOV 13.3 x 10 to 1.33 x 1 mm
Enfoque automático Visión AF y AF láser opcional.
Iluminación de contorno Iluminación led blanca
Iluminación de superficie Iluminación led blanca
Iluminación oblicua Anillo LED blanco de 8 segmentos
Resolución de video 640 x 480 (pixels)

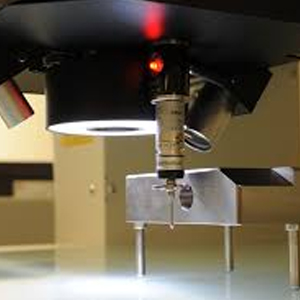

Sonda táctil Renishaw® TP200/TP20 (option)
Fuente de alimentación 100-240 V, 50/60 Hz
El consumo de energía 5-2.5 A (excluyendo el consumo de energía de la computadora host y sus periféricos)
Cuerpo principal (W x D x H) 565 x 690 x 740 mm (altura mínima), 72 kg
Controlle 145 x 400 x 390 mm, 13 kg
Mesa para cuerpo principal (opcional) 600 x 700 x 825 mm, 38 kg
Banco de trabajo recomendado Min. capacidad de carga 1000kg o más
Temperatura 10 a 35ºC
Humedad 70% o menos


iNEXIV VMA-4540

Alcanzar el pico de la medición de video

El sistema de medición de video CNC VMA-4540V / 4540 proporciona un gran movimiento XYZ y un amplio campo de visión.

    Características

  1. Un amplio FOV de hasta 13 mm x 10 mm (a 0.35x) permite una fácil búsqueda y alineación de los objetivos de medición. El zoom de 10x con cinco pasos específicos proporciona mediciones precisas así como imágenes de alta resolución.
  2. Una excelente lente de objetivo Apochromat con NA alta (0.11) y baja distorsión ha sido especialmente diseñada para la serie iNEXIV, proporcionando imágenes nítidas y claras.
  3. Una larga distancia de trabajo de 73,5 mm minimiza la posibilidad de contacto entre la lente del objetivo y las partes valiosas. Es ideal para medir alturas de paso grandes, jefes altos y agujeros profundos.
  4. El gran trazo XY de 450 mm x 400 mm admite mediciones de muestras grandes e inspecciones en masa de varias piezas a la vez. Una carrera extendida de 200 mm en el eje Z es perfecta para piezas de trabajo altas.
  5. La serie VMA-4540V / 4540 está equipada con AF de visión altamente repetible que ofrece alta velocidad, enfoque de alta precisión y medición de altura / profundidad.
  6. El AF láser con una larga distancia de trabajo de 63 mm está disponible opcionalmente, lo que permite la medición de altura de superficies planas con alta repetibilidad, para mantener un amplio FOV con un bajo aumento.
Trazo (X x Y x Z) 450 x 400 x 200 mm (18 "x 16" x 8 ")
Rango de medición conTP 400 x 400 x 166 mm (TP20) 400 x 400 x 170 mm (TP200) 450 x 400 x 200 mm (con visión AF)
Rango de medición con PT 325 x 400 x 166 mm (TP20) 325 x 400 x 170 mm (TP200) 375 x 400 x 200 mm (con visión AF)
Lectura mínima * 0.1 µm
Peso máximo de la pieza 40 kg (hasta 20 kg de precisión garantizada)
Cámara 1/3-in. Color 3CCD o B / W de barrido progresivo
Distancia de trabajo 73.5 mm (63 mm con láser AF)
Aumento Óptico: 0.35 a 3.5x En pantalla: 12.6 a 126x con monitor WUXGA de 24 pulgadas (1920 x 1200 píxeles)
Tamaño FOV 13.3 x 10 mm a 1.33 x 1 mm
Enfoque automático Visión AF y AF láser opcional.
Resolución de video 640 x 480 (píxeles)
Sonda de toque (opcional) Renishaw® TP200 / TP20
Fuente de alimentación 100 V-240 V, 50/60 Hz
El consumo de energía 5A-2.5A (excluyendo el consumo de energía de la computadora host y sus periféricos)
Dimensiones y peso (W x D x H) Cuerpo principal con mesa: 1000 x 1340 x 1553 mm, 500 kg Controlador: 145 x 400 x 390 mm, 13 kg
Entorno operativo Temperatura: 10 ° C a 35 ° C
Humedad: 70% o menos
UPC Intel® Core ™ 2 Duo CPU o más rápido
Memoria 4GB o más
OS Windows® 7 32bit
Interfaz USB2.0 / IEEE1394


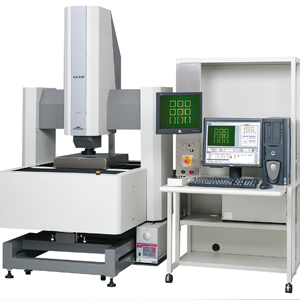

iNEXIV VMA-6555

Sistema de medición por video flexible con recorrido largo

El sistema de medición por video CNC serie iNEXIV VMA ofrece lo máximo en funcionalidad para medición automática de diversos componentes en 3D con gran campo de visión, larga distancia de trabajo y amplio recorrido XYZ.

Mobirise

iNEXIV

Buena relación costo-rendimiento, el mismo cuerpo sólido de hierro fundido y soporte directo como los modelos de alto nivel. El VMA-6555V es para medición por video y el VMA-6555 admite sonda de toque.

Mobirise

Aplicaciones

• Análisis de superficies, examen de superficies, examen manual
• Fabricación de plásticos, Fabricación de metales
• Implantes / Prótesis, teléfonos móviles, afeitadoras y relojes
• Microelectrónica, optoelectrónica
• Telecomunicaciones y electrónica, Antenas, Telescopio óptico

Mobirise

Beneficios

El amplio campo de visión de hasta 13 mm x 10 mm (a 0.35 aumentos) facilita la búsqueda y alineación de los blancos de medición. El zoom de 10 aumentos con cinco pasos específicos ofrece medición precisa además de imágenes de alta resolución.

Trazo (X x Y x Z) 650 x 550 x 200 mm
Lectura mínima 0.1 µm
Peso máximo de la pieza 50kg
Error máximo permisible * EUX,MPE EUY,MPE: 2+6L/1000 µm EUXY,MPE: 3+6L/1000 µm EUZ,MPE: 3+L/100 µm
Cámara Cámara blanco y negro con escaneo progresivo de 1/3 pulg. (estándar), cámara a color con escaneo progresivo de 1/3 pulg. (optativa)
Distancia de trabajo 73.5 mm (63 mm con autoenfoque láser)
Aumento Óptico: 0.35 a 3.5 aumentos (opción disponible de 0.52 a 5.2 aumentos) En pantalla: 12.6 a 126 aumentos con monitor WUXGA de 24 pulgadas (1920 x 1200 píxeles)
Tamaño del campo de visión en la platina 13.3 x 10 mm a 1.33 x 1 mm (8.9 x 6.7 mm a 0.89 x 0.67 mm con opción de alto aumento)
Enfoque automático Vision AF and optional Laser AF
Iluminación Iluminación de contorno: iluminación diascópica LED blanca Iluminación de superficie: iluminación episcópica LED blanca Iluminación oblicua: iluminación con anillo LED blanca de 8 segmentos
Resolución de video 640 x 480 (pixels)
Sonda táctil Renishaw® TP200/TP20
Fuente de alimentación 100-240 V, 50/60 Hz
El consumo de energía 5 A (100 V) - 2.5 A (240 V)
Dimensioes y peso Cuerpo principal con mesa (ancho x fondo x altura) 1200 x 1640 x 1553 mm, 665 kg Controlador: 145 x 400 x 390 mm, 14 kg
Temperatura 10 a 35ºC
Humedad 70% o menos


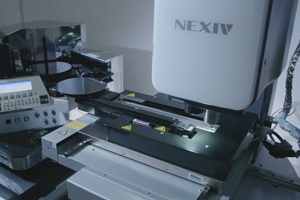

NEXIV VMZ-R3020

VELOCIDADES MÁS ALTAS Y MAYOR PRECISIÓN QUE NUNCA

Las condiciones de aumento, AF e iluminación se pueden ajustar con precisión para cada muestra. VMZ-R3020 ofrece una carrera de 300 x 200 mm adecuada para la medición de componentes pequeños como piezas mecánicas, piezas moldeadas y PCB de alta densidad.

Mobirise

Beneficios Clave

  • Seis tipos de cabezal de zoom óptico
  • Detección de capa transparente de 0,1 mm
  • Iluminación de anillo de 8 segmentos con tres ángulos incidentes
  • Alta precisión de medición
  • Rendimiento más rápido
  • Zoom de alta velocidad 15x
  • Mobirise

    Aplicaciones

  • Análisis de superficie, examen de superficie
  • Fabricación de plásticos, Fabricación de metales
  • Grietas y Análisis de Fallas
  • Microelectrónica, optoelectrónica
  • Telecomunicaciones y electrónica, Antenas, Telescopio óptico
  • Mobirise

    Características

  • Los cabezales tipos 1, 2 y 3 tienen una óptica de zoom Nikon 15 × con una larga distancia de trabajo, un FOV amplio y un alto NA 0.35. Vienen con iluminadores diocescópicos y episcópicos LED, así como un iluminador de anillo de 8 segmentos LED con tres ángulos incidentes.
  • Trazo (X x Y x Z) 300 x 200 x 200 mm (11.8 x 7.8 x 7.8 pulg.) 250 x 200 x 200 mm (9.8 x 7.8 x 7.8 pulg.) (Con el tipo TZ con bajo aumento)
    Lectura mínima 0.1 µm
    Peso máximo de la pieza 20kg
    Measuring uncertainty EUX,MPE EUY,MPE: 1.2+4L/1000 μm EUXY, MPE: 2+4L/1000 μm
    Z measurement uncertainty EUZ,MPE: 1.2+5L/1000 μm (with Laser AF)
    Cámara CCD de 1/3 "en blanco y negro, CCD de 1/3" en color (opcional) * * Solo para los tipos 1, 2 y A
    Distancia de trabajo Tipo 1/2/3: 50 mm (con iluminación de 37 °), 36 mm (con iluminación de 55 °), 10 mm (con iluminación de 78 °) Tipo 4: 30 mm Tipo TZ: 11 mm con el objetivo principal y 32 mm con la lente del objetivo izquierdo Tipo A: 73,5 mm (63 mm con láser AF)
    Ampliación vs. campo de visión Tipo 1: 0.5 - 7.5x / 9.33 x 7 - 0.622 x 0.467 mm Tipo 2: 1 - 15x / 4.67 x 3.5 - 0.311 x 0.233 mm Tipo 3: 2 - 30x / 2.33 x 1.75 - 0.155 x 0.117 mm Tipo 4: 4 - 60x / 1.165 x 0.875 - 0.07 x 0.068 mm Tipo TZ: 1 - 120x / 4.67 x 3.5 - 0.039 x 0.029 mm Tipo A: 0.35 - 3.5x / 13.3 x 10 - 1.33 x 1 mm
    Enfoque automático Los tipos 1, 2, 3, 4 y TZ vienen con láser TTL AF y visión AF. El tipo A viene con visión AF como estándar y con láser AF como opción.
    Iluminación Tipo 1/2/3: iluminadores LED diocescópicos y episcópicos, 8 segmentos LED iluminadores de aro interior y exterior (ángulo incidente de 37 grados con anillo interior y ángulos incidentes de 55 y 78 grados con anillo exterior) Tipo TZ: LED episcópico, diálisis (para lente de objetivo principal) e iluminadores de campo oscuro Tipo 4 / A: iluminadores diocescópicos y episcópicos LED, iluminador de anillo LED de 8 segmentos (con ángulo oblicuo de 50 grados: tipo 4, 18 grados: tipo A
    Fuente de alimentación AC 100-240V 50 / 60Hz
    Consumo de energía 5A-2.5A
    Dimensiones y peso (W x D x H) Unidad principal y mesa: 700 x 730 x 1795 mm / 245 kg (27.5 x 28.7 x 70.6 in / 540lb.) Controlador: 190 x 450 x 440/15 kg (7.5 x 17.7 x 17.3 in. / 33 lb.)
    Huella 2100 x 1100 mm


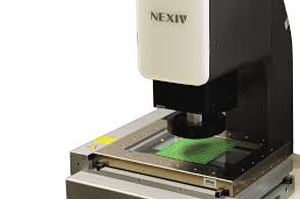

    NEXIV VMZ-R4540

    MEDICIÓN DE ALTA PRECISIÓN, ALTA VELOCIDAD Y FÁCIL DE VARIAS MUESTRAS

    El sistema de medición de video CNC "NEXIV VMZ-R4540" es capaz de medir con precisión las dimensiones y formas de los componentes electrónicos de alta densidad y de múltiples capas.

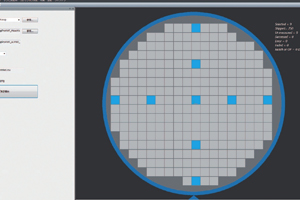

    Mobirise

    Beneficios Clave

  • Seis tipos de cabezal de zoom óptico
  • Detección de capa transparente de 0,1 mm.
  • Iluminación de anillo de 8 segmentos con tres ángulos incidentes.
  • Alta precisión de medición
  • Rendimiento más rápido
  • Zoom de alta velocidad 15x
  • Mobirise

    Aplicaciones

  • Análisis de superficie, examen de superficie
  • Fabricación de plásticos, Fabricación de metales
  • Grietas y Análisis de Fallas
  • Microelectrónica, optoelectrónica
  • Telecomunicaciones y electrónica, Antenas, Telescopio óptico
  • Mobirise

    Características

  • Los sistemas de zoom tipo 1, 2 y 3 proporcionan una imagen clara y de baja distorsión y un alto NA. El sistema de zoom Tipo A está diseñado para un amplio campo de visión y una larga distancia de trabajo.
  • Trazo (X x Y x Z) 450 x 400 x 200 mm (17.7 x 15.7 x 7.8 pulg.)
    Lectura mínima 0.1 µm
    Peso máximo de la pieza 40kg
    Measuring uncertainty E UX, MPE E UY, MPE : 1.2 + 4L / 1000 μm EUXY, MPE: 2 + 4L / 1000 μm
    Z measurement uncertainty E UZ, MPE : 1.2 + 5L / 1000 μm (garantizado por láser AF)
    Cámara Exploración progresiva; Color / Alta resolución en blanco y negro / 3CCD (opción) Póngase en contacto con el representante de ventas de Nikon. en caso de Tipo 3 con Color CCD
    Distancia de trabajo Tipo 1/2/3: 50 mm, Tipo A: 73.5 mm (láser AF 63 mm)
    Ampliación vs. campo de visión Tipo 1: 0.5 - 7.5x / 9.33 x 7 - 0.622 x 0.467 mm Tipo 2: 1 - 15x / 4.67 x 3.5 - 0.311 x 0.233 mm Tipo 3: 2 - 30x / 2.33 x 1.75 - 0.155 x 0.117 mm Tipo A: 0.35 - 3.5x / 13.3 x 10 - 1.33 x 1 mm
    Enfoque automático AF láser (opción tipo A) / AF imagen
    Iluminación Iluminación diacópica, episcópica, de anillo de 8 segmentos (ángulo de incidencia tipo 1/2/3 3, ángulo de incidencia único tipo A)
    Fuente de alimentación AC 100-240V 50 / 60Hz
    Consumo de energía 5A-2.5A
    Dimensiones y peso (W x D x H) Unidad principal y mesa: 1020 x 1340 x 1820 mm / 500 kg (40.2 x 52.8 x 71.7 in / 1100 lb.) Controlador: 190 x 450 x 440/15 kg (7.5 x 17.7 x 17.3 in / 33 lb.)
    Huella 2300 x 1700 mm


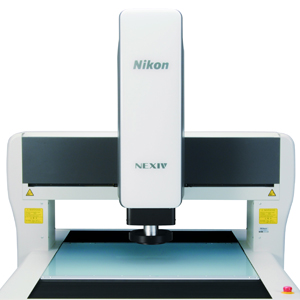

    NEXIV VMZ-R6555

    VELOCIDADES MÁS ALTAS Y MAYOR PRECISIÓN QUE NUNCA

    Las condiciones de aumento, AF e iluminación se pueden ajustar con precisión para cada muestra.

      DETALLES

    1. Cabezales de zoom de gran aumento: tipo 4, TZ. Los tipos 4 y TZ tienen una óptica de zoom Nikon 15 × y 120 × con mayor aumento y un mayor NA 0.46.
    2. Amplia cabeza de zoom de campo de visión: tipo A El tipo A presenta la óptica de zoom Nikon 10 × con el FOV más amplio, la distancia de trabajo más larga y el NA 0.11 más alto.
    3. Detección de capa transparente de 0,1 mm. Diseñado para detectar las superficies de materiales transparentes finos, el nuevo TTL Laser AF funciona con la misma velocidad y precisión que la serie VMR Laser AF.
    4. Las cabezas de zoom de ampliación estándar (tipo 1-3) vienen con iluminadores de anillo interior y exterior LED de 8 segmentos, así como con iluminadores episcópicos y diáscopicos.
    5. La precisión de medición se mejora aún más La precisión de medición se mejora aún más con el codificador lineal de alta resolución 'ModuRay' desarrollado por Nikon.
    6. Rendimiento más rápido La alta tasa de transferencia de datos combinada con un rápido control de iluminación proporciona un rendimiento más rápido.
    Trazo (X x Y x Z) 650 x 550 x 200 mm (25.6 x 21.7 x 7.8 pulg.) 600 x 550 x 200 mm (23.6 x 21.7 x 7.8 pulg.) (Con tipo TZ, a baja ampliación)
    Lectura mínima 0.1 µm
    Peso máximo de la pieza 50kg
    Measuring uncertainty E UX, MPE E UY, MPE : 1.2 + 4L / 1000 μm EUXY, MPE: 2 + 4L / 1000 μm
    Z measurement uncertainty E UZ, MPE : 1.2 + 5L / 1000 μm (con láser AF)
    Cámara CCD de 1/3 "en blanco y negro, CCD de 1/3" en color (opcional) * * Solo para los tipos 1, 2 y A
    Distancia de trabajo Tipo 1/2/3: 50 mm (con iluminación de 37 °), 36 mm (con iluminación de 55 °), 10 mm (con iluminación de 78 °) Tipo 4: 30 mm Tipo TZ: 11 mm con el objetivo principal y 32 mm con la lente del objetivo izquierdo Tipo A: 73,5 mm (63 mm con láser AF)
    Ampliación vs. campo de visión Tipo 1: 0.5 - 7.5x / 9.33 x 7 - 0.622 x 0.467 mm Tipo 2: 1 - 15x / 4.67 x 3.5 - 0.311 x 0.233 mm Tipo 3: 2 - 30x / 2.33 x 1.75 - 0.155 x 0.117 mm Tipo 4: 4 - 60x / 1.165 x 0.875 - 0.07 x 0.068 mm Tipo TZ: 1 - 120x / 4.67 x 3.5 - 0.039 x 0.029 mm Tipo A: 0.35 - 3.5x / 13.3 x 10 - 1.33 x 1 mm
    Enfoque automático Los tipos 1, 2, 3, 4 y TZ vienen con el láser TTL AF y la visión AF El tipo A viene con la visión AF como estándar y con el láser AF como opción
    Iluminación Tipo 1/2/3: iluminadores LED diocescópicos y episcópicos, 8 segmentos LED iluminadores de aro interior y exterior (ángulo incidente de 37 grados con anillo interior y ángulos incidentes de 55 y 78 grados con anillo exterior) Tipo TZ: LED episcópico, diálisis (para lente de objetivo principal) e iluminadores de campo oscuro Tipo 4 / A: iluminadores diocescópicos y episcópicos LED, iluminador de anillo LED de 8 segmentos (con ángulo oblicuo de 50 grados: tipo 4, 18 grados: tipo A)
    Fuente de alimentación AC 100-240V 50 / 60Hz
    Consumo de energía 5A-2.5A
    Dimensiones y peso (W x D x H) Unidad principal y mesa: 1200 x 1640 x 1820 mm / 665 kg (47.2 x 52.8 x 64.6 in / 1466 lb.) Controlador: 190 x 450 x 440/15 kg (7.5 x 17.7 x 17.3 in / 33 lb.)
    Huella 2400 x 2000 mm


    Análisis de Superficies

    Análisis de texturas y la medición de características tales como la ondulación, la rugosidad y la redondez de materiales y objetos.



    MEMS

    Las aplicaciones y áreas de investigación para MEMS van desde lo exótico a lo cotidiano.



    Implantes / Prótesis

    Con los dispositivos médicos, el fracaso no es una opción.



    Aplicaciones Dentales

    En el segmento dental, la tomografía computarizada (TC) se realiza para verificar el posicionamiento correcto y la orientación de las prótesis dentales.
